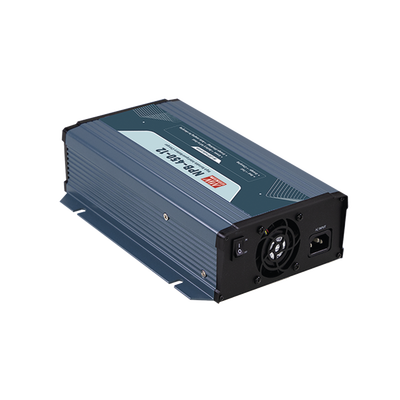

Cargador para Baterías de Plomo Ácido y Litio/ 13.5A / 24V / Bancos de 45 a 155 Ah

Expertos en Suministro de Energía

Especificaciones Técnicas

• Voltaje de Entrada: 90-264 Vca 47-63 Hz
• Voltaje de Salida: 24Vcc
• Corriente de Salida: 13.5A
• Potencia de Salida: 463.6W
• Dimensiones: 205 x 55 x 135 mm
• Voltaje de entrada DC: 127-370 Vcc
• Voltaje de carga Boost (Vboost) por defecto: 28.8V
• Voltaje de carga Float (Vfloat) por defecto: 27.6V
• Rango de voltaje de carga programable: 21 ~ 42V
• Potencia máxima de salida: 453.6W
• Capacidad de batería recomendada: 45 ~ 155Ah
• Factor de potencia típico: PF>0.98/115VAC, PF>0.95/230VAC a carga completa
• Eficiencia de entrada típica: 93%
• Corriente de entrada típica: 4.5A/115VAC, 2.2A/230VAC
• Corriente de arranque (inrush) típica: 50A a 230VAC
• Corriente de fuga desde batería: <1mA típico
• Corriente de fuga AC: <0.75mA/240VAC
• Protección contra cortocircuito: Limitación de corriente constante, apagado después de 5 segundos, recuperación al re-encender
• Protección contra sobretensión: 43 ~ 52V, apagado y bloqueo de salida, recuperación al re-encender
• Protección contra polaridad inversa: Detección interna inversa protegida, sin daños, recuperación al re-encender después de eliminar la falla
• Protección contra sobre temperatura: Apagado de salida, recuperación automática al bajar la temperatura
• Etapas de carga: 2 o 3 etapas seleccionables mediante DIP S.W. en panel
• Parámetros de carga programables: Corriente constante (CC), corriente de reducción (TC), voltaje constante (CV) y voltaje float (FV) configurable vía SBP-001
• Configuración manual: 4 curvas de carga integradas ajustables mediante DIP S.W. en panel
• Corriente de carga ajustable: 50~100% mediante potenciómetro en panel (solo modo auto-ranging)
• Interfaz CANBus: CANBus 2.0B, permite control, configuración y monitoreo (VO, IO, curva de carga, temperatura interna y salida DC ON/OFF)
• Señal CHARGER OK: Salida TTL, OK = H (4.5 ~ 5.5V); fallo o protección = L (-0.5 ~ +0.5V)
• Señal BATTERY FULL: Salida TTL, Batería llena = H (4.5 ~ 5.5V); Cargando = L (-0.5 ~ +0.5V)
• Control remoto: Corto = cargador funciona normalmente; Abierto = cargador detiene carga
• Compensación de temperatura: Mediante NTC externo
• Control de velocidad del ventilador: Depende de temperatura interna
• Humedad de trabajo: 20 ~ 95% RH sin condensación
• Almacenamiento: -40 ~ +85°C, 10 ~ 95% RH sin condensación
• Coeficiente de temperatura: ±0.05%/°C (0 ~ 50°C)
• Vibración: 10 ~ 500Hz, 2G 10min./1 ciclo, 60min. cada eje X, Y, Z
• Estándares de seguridad: CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 aprobado
• Voltaje de aislamiento: I/P-O/P: 3KVAC, I/P-FG: 2KVAC, O/P-FG: 0.5KVAC
• Resistencia de aislamiento: I/P-O/P, I/P-FG, O/P-FG: 100M Ohms / 500VDC / 25°C/ 70% RH
• Emisiones EMC: BS EN/EN55032 (CISPR32), BS EN/EN55014-1 Clase B
• Armónicos de corriente: BS EN/EN61000-3-2 Clase A
• Inmunidad EMC: ESD BS EN/EN61000-4-2 Nivel 3, 8KV aire; Nivel 2, 4KV contacto
• Inmunidad radiada: BS EN/EN61000-4-3 Nivel 2, 3V/m
• EFT/Burst: BS EN/EN61000-4-4 Nivel 2, 1KV
• Surge: BS EN/EN61000-4-5 Nivel 2, 1KV/Linea-Linea, Nivel 3, 2KV/Linea-Tierra
• Conducida: BS EN/EN61000-4-6 Nivel 2, 3Vrms
• Campo magnético: BS EN/EN61000-4-8 Nivel 1, 1A/m
• Caídas e interrupciones de voltaje: BS EN/EN61000-4-11 >95% caída 0.5 períodos, 30% caída 25 períodos, >95% interrupciones 250 períodos
• MTBF: 821.0K hrs min. Telcordia SR-332 (Bellcore); 83.4K hrs min. MIL-HDBK-217F (25°C)
• Peso: 1.02Kg
• Embalaje: 8 unidades / 10Kg / 1.71CUFT

Aplicaciones:

• AGV
• Bicicleta eléctrica, patinete eléctrico, autocaravana, autobús, vehículos especiales
• Cortacésped robótico
• Robot de lavado
• Embarcación de recreo, yate personal o barco de trabajo.
• Sistema de vigilancia
• Estación base de telecomunicaciones
• Solución de respaldo del sistema de radio
• Equipos o instrumentos con batería de respaldo
