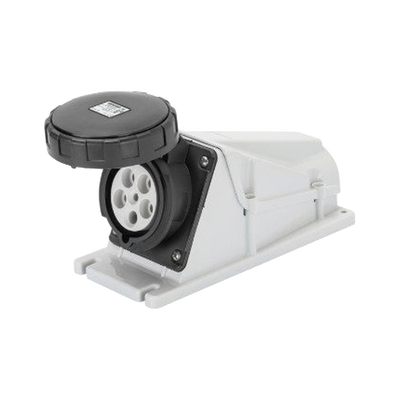

BASE DE SUPERFICIE ANGULADA 90° – IP67 – 3P+N+T 125A 480-500V 50/60HZ – NEGRO – 7H – CABLEADO A TORNILLO

BASE DE SUPERFICIE ANGULADA 90° – IP67 – 3P+N+T 125A 480-500V 50/60HZ – NEGRO – 7H – CABLEADO A TORNILLO

Características técnicas

• Tipo de instalación: Base de superficie angulada 90°
• Grado de protección: IP67 (resistente a polvo e inmersión temporal)
• Configuración: 3P+N+T (3 fases + neutro + tierra)
• Corriente nominal: 125A
• Tensión: 480-500V
• Frecuencia: 50/60Hz
• Color: Negro
• Método de conexión: Cableado a tornillo
• Resistencia mecánica: IK08 (protección contra impactos mecánicos)
• Temperatura de operación: -25°C a +55°C
• Capacidad de apriete terminal: 16-50mm² cables flexibles / 25-70mm² cables rígidos
• Resistencia de aislamiento: >10 MΩ
• Capacidad de ruptura: 156A a 1.1 Un
• Número total de operaciones: >500

Aplicaciones

• Instalaciones industriales con requerimientos de alta corriente
• Equipos de potencia en entornos exigentes
• Aplicaciones donde se requiere protección IP67
• Sistemas de distribución eléctrica trifásica
• Instalaciones en ambientes húmedos o con polvo
• Aplicaciones con requerimientos de resistencia mecánica IK08
• Instalaciones en rangos de temperatura extremos (-25°C a +55°C)
• Sistemas con cables de sección 16-70mm²

Consideraciones de instalación

• • Diseñado para instalaciones de superficie con ángulo de 90°
• • Protección IP67 adecuada para ambientes exigentes
• • Conexión mediante tornillos para mayor seguridad mecánica
• • Compatible con sistemas de distribución trifásica
• • Terminales con tornillos anti-desprendimiento para mayor seguridad
• • Abrazadera de cable integrada con protección anti-abrasión
• • Contactos de latón sólido para máxima conductividad y durabilidad
• • Capacidad para cables de 16-70mm² según tipo (flexible/rígido)

Aplicaciones recomendadas

• • Instalaciones industriales con equipos de alta potencia
• • Sistemas de distribución en plantas manufactureras
• • Aplicaciones en ambientes con presencia de polvo o humedad
• • Conexiones para maquinaria trifásica de 480-500V
• • Aplicaciones con requerimientos de resistencia mecánica IK08
• • Instalaciones en ambientes con temperaturas extremas (-25°C a +55°C)
• • Sistemas que requieren alta durabilidad (>500 operaciones)
• • Aplicaciones con cables de gran sección (hasta 70mm²)
