Características técnicas

• Protección IP: IP66/IP67/IP68/IP69
• Configuración: 3P+N+T 16A
• Tensión: 380-415V 50/60Hz
• Color: Rojo
• Longitud cable: 6H
• Tipo conexión: Tornillo
• Resistencia mecánica: IK09
• Capacidad de apriete terminal: 1-2.5mm² cables flexibles – 1.5-4mm² cables rígidos
• Capacidad de apriete abrazadera cable: 9,2-19,9 mm
• Temperatura operación: -25 +55 °C
• Tipo de material: Libre de halógenos conforme a EN 60754-2
• Electrocódigo: 2211
• Prueba de alambre incandescente: 850 °C (partes activas) – 650 °C (partes pasivas)
• Número total de operaciones: > 5000
• Sobrecarga permisible: 22 A
• Capacidad de ruptura a 1.1 Un: 20 A
• Resistencia de aislamiento: > 10 MΩ
• Termopresión con bola: 125 °C (partes activas) – 80 °C (partes pasivas)
• Número de almacén: 85366990

Especificaciones eléctricas

• Tensión nominal: 380-415V
• Frecuencia: 50/60Hz
• Corriente nominal: 16A
• Configuración: 3P+N+T
• Protección: IP66/IP67/IP68/IP69
• Sobrecarga permisible: 22 A
• Capacidad de ruptura a 1.1 Un: 20 A
• Resistencia de aislamiento: > 10 MΩ
• Número total de operaciones: > 5000

Características mecánicas

• Color: Rojo
• Longitud cable: 6H
• Tipo conexión: Tornillo

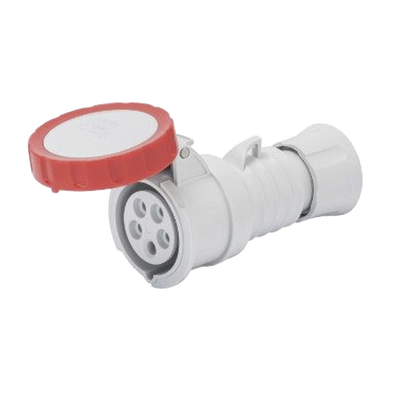

• Diseño: Base móvil recta HP
• Grado protección: Alto rendimiento
• Resistencia mecánica: IK09
• Capacidad de apriete terminal: 1-2.5mm² flexibles – 1.5-4mm² rígidos
• Capacidad de apriete abrazadera: 9,2-19,9 mm
• Temperatura operación: -25 +55 °C
• Material: Libre de halógenos (EN 60754-2)
• Electrocódigo: 2211
• Prueba alambre incandescente: 850°C (activas) – 650°C (pasivas)
• Termopresión con bola: 125°C (activas) – 80°C (pasivas)
• Número de almacén: 85366990
