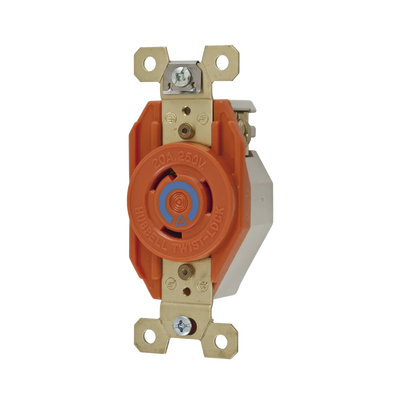

Receptáculo Sencillo de Media Vuelta/ 20 A 250 V CA / 2 Polos 3 Hilos / Nema L6-20R.

• Aplicación: Servicio extra pesado
• Material: Nylon
• Tipo de equipo: Receptáculo Sencillo
• Montaje: Montaje con tornillos
• Serie: Industrial
• Color: Naranja
• Base: RTP
• Contactos: Latón
• Tornillos de terminal: #10-32 Latón
• Correa de montaje: Latón

• Número de Polos: 2
• Número de Hilos: 3-Hilos
• Rango de amperaje: 20 A
• Rango de Voltaje: 250 V
• Nema: L6-20R
• Tamaño de Cable: #16 AWG a #8 AWG
• Tipo de Conexión: Twist-Lock®
• Tierra: Conexión a tierra

• Dimensiones: 3.28 in x 1.70 in x 1.24 in (83.31 mm x 43.18 mm x 31.49 mm)
• Altura: 1.24 in (31.49 mm)
• Largo: 3.28 in (83.31 mm)
• Ancho: 1.70 in (43.18 mm)
• Peso: 0.25 lb (0.11 kg)

• Ambientes de trabajo: Interior seco a menos que se encuentre protegido por medios adicionales.
• Temperatura de Operación: Máxima continua de 75 °C y mínima de -40 °C sin impactos.
• Resistencia a la humedad: IP20

Características eléctricas

• Interrupción de corriente – Certificado para interrupción de corriente a corriente nominal completa.
• Voltaje dieléctrico – Soporta un mínimo de 2 000 V.
• Sistema de conexión a tierra de latón completo – Proporciona una ruta de tierra de menor resistencia y mayor resistencia a la corrosión que los sistemas de montaje de acero.

Características mecánicas

• Alojamiento de terminales – Cable de cobre sólido o trenzado de cobre #16 – #8 AWG.
• Identificación de terminales – Terminales identificados de acuerdo con UL 498.
• Inflamabilidad – V2 o mejor según UL 94/CSA 22.2 No. 0.17
• Construcción con barrera de aislamiento – Aísla el contacto de tierra de la correa de montaje.
• Receso de retención de cables – Para cableado posterior y lateral, reduce significativamente la posibilidad de aflojar la conexión del terminal.
• Cara de nylon resistente a impactos y abusos.

Características ambientales

• Resistencia a la humedad – Idoneidad IP 20.
• Temperaturas de funcionamiento – Máxima continua de 75 °C y mínima de -40 °C sin impactos.

Certificaciones y listados

• Listado UL 498
• Fed.Spec. W-C-596
• Certificado CSA C22.2 No.42

Plug compatible

• Plug HBL2321

Cubiertas y placas

• Placa de pared o cubierta resistente a la intemperie – Abertura de 1.60′
