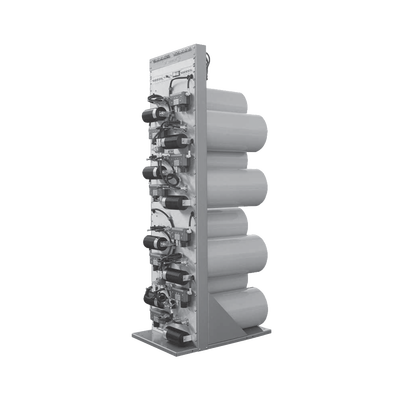

Combinador de Alta-Q en Rack 19″, 400-512 MHz, 8Can.(10″Dia.) 2dB @ 150KHz (min.) 150Watt, N Hembras.

Especificaciones Técnicas

• Rango de frecuencia: 400-512 MHz
• Número de Canales: 8
• Tamaño de la Cavidad: 10′ Diámetro, 3/4 de Onda
• Separación entre Canales (mín.): 150 kHz (175 kHz, típica)
• Potencia de Entrada (máx): 150 Watts por Canal
• Impedancia / VSWR de Entrada (típica): 50 Ohm / 1.25:1
• Pérdida por Inserción por Canal: 2.0 dB a 150 kHz de Separación
• Aislamiento entre Tx-Tx (típica): 80 dB
• Aislamiento entre Antena-Tx (típica): 75 dB
• Supresión de 2ª Harmónica (típica): 90 dB
• Temperatura de Operación: -30ºC a +60ºC
• Montaje / Conectores: Montaje en Rack 19′ / N Hembra
• Dimensiones (Alto x Ancho x Fondo): 214 x 51 x 66 cms
• Peso: 113.5 kg
• Configuración de Canales: 1-8 canales en 1 o 2 antenas
• Pérdida por Inserción (5 canales @ 250 kHz): 3.25 dB típica
• Pérdida por Inserción (5 canales @ 200 kHz): 3.75 dB típica
• Diseño de Cavidades: Cavidades de baja pérdida de 10′ con alto factor Q
• Aislamiento por Transmisor: Hasta 75 dB de aislamiento para cada transmisor
• Características de Tuning: Todo el ajuste accesible desde el panel frontal
• Aislamiento por Canal: Aislador dual separado para cada canal

• Frecuencia: 400-512 MHz
• Canales: 8
• Separación mínima: 150 kHz
• Potencia por canal: 150W
• Impedancia: 50 Ohm
• VSWR: 1.25:1
• Configuración de salida: 1-8 canales en 1 o 2 antenas

• Pérdida por inserción: 2.0 dB
• Aislamiento Tx-Tx: 80 dB
• Aislamiento Antena-Tx: 75 dB
• Supresión 2ª armónica: 90 dB
• Pérdida (5ch @ 250kHz): 3.25 dB
• Pérdida (5ch @ 200kHz): 3.75 dB
• Aislamiento por TX: Hasta 75 dB

• Cavidad: 10′ Diámetro
• Montaje: Rack 19′
• Conectores: N Hembra
• Dimensiones: 214 x 51 x 66 cm
• Peso: 113.5 kg
• Temperatura: -30ºC a +60ºC
• Diseño de cavidad: 3/4 onda, alto factor Q
• Acceso de ajuste: Panel frontal completo
