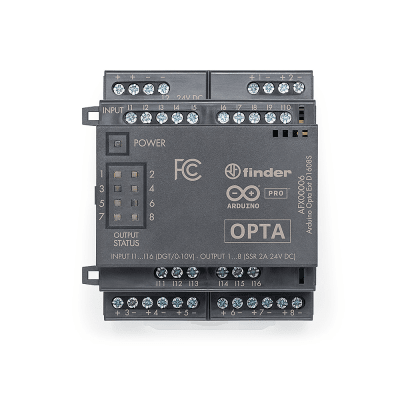

AFX00006 – Arduino Opta® Ext D1608S: Salidas de relé de estado sólido
Disponible:
8 disponibles
$4,040.41
8 disponibles
La expansión digital Arduino Opta® D1608E y la expansión digital Arduino Opta® D1608S están diseñadas para multiplicar las capacidades de su micro PLC Opta® con la adición de 16 entradas programables para conectar sus sensores digitales y 8 relés más para operar sus máquinas.
Diseñado en asociación con el fabricante líder de relés Finder®, permite a los profesionales ampliar proyectos de automatización industrial y de edificios mientras aprovechan el ecosistema Arduino.
Las expansiones digitales Arduino Opta® están disponibles en dos variantes:
- • AFX00005 – Arduino Opta® Ext D1608E: Salidas de relé electromecánicas
- • AFX00006 – Arduino Opta® Ext D1608S: Salidas de relé de estado sólido
Capacidad de expansión
Se pueden conectar hasta 5 módulos a presión para multiplicar y mezclar su conjunto de E/S con detección perfecta.
Rango de temperatura industrial
La expansión digital Arduino Opta® tiene un diseño altamente confiable que opera en rangos de temperatura industriales (-20 °C a +50 °C).
Lenguajes de programación soportados
- • Boceto de Arduino
- • IEC-61131-3:
- – Escalera (LD)
- – Diagrama de funciones secuenciales (SFC)
- – Diagrama de bloques de funciones (FBD)
- – Texto estructurado (ET)
- – Lista de instrucciones (IL)
Apto para riel DIN
Gracias a su factor de forma, se puede conectar a un sistema de montaje en riel Din, proporcionando un acceso rápido a todas las E/S.
Especificaciones Técnicas Detalladas
Especificaciones Generales
Tensión de alimentación
12…24 VDC
Protección antipolaridad
Sí
Protección contra sobretensión
Sí (+20%)
Grado de protección
IP20
Certificaciones
FCC, CE, UKCA
Entradas
Número de entradas
16x Digital/Analógicas programables
Rango de tensión digital
0…24 V
Rango de tensión analógica
0…10 V o 0…24 V
Resolución analógica
14 bits
Impedancia de entrada
5.85 kΩ
Protección contra sobretensión en entradas
Sí (hasta 40 V)
Salidas – Relés de Estado Sólido (AFX00006)
Número de salidas
8x Relés de estado sólido (NO – SPST)
Corriente máxima por relé
3 A
Corriente pico máxima
50 A (10 ms)
Tensión nominal del relé
24 VDC
Rango de tensión de conmutación
1.5…30 VDC
Carga nominal DC13
36 W
Tiempo de respuesta (0→1)
0.02 ms
Tiempo de respuesta (1→0)
0.2 ms
Vida eléctrica a carga nominal
> 10 millones de ciclos
Condiciones de Operación
Rango de temperatura operativa
-20°C a +50°C
Grado de contaminación
2 conforme a IEC 61010
Consumo de potencia (12 V)
3 W máximo
Consumo de potencia (24 V)
3 W máximo
