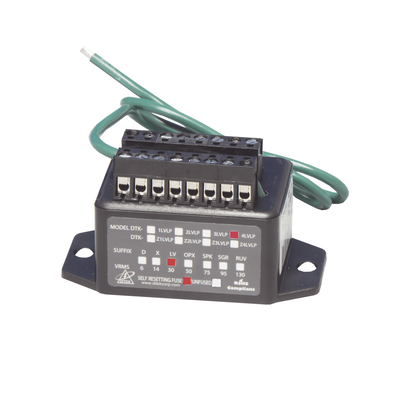

Protector contra Sobretensiones del Circuito de Datos y Señalización / Lazos NAC, SLC, IDC, PIV, Paneles de Incendio, Alarma, Altavoces y Teléfonos

Características principales

• Proteja hasta (4) pares por módulo para satisfacer sus necesidades de configuración específicas
• Conexión en serie, la función paralela no agrega resistencia a los circuitos de bucle
• Cinco niveles de voltaje disponibles para proteger varias aplicaciones de bajo voltaje
• Los modelos SCP proporcionan un fusible de restablecimiento automático y protección contra corrientes de fuga
• Aplicaciones: Lazos de corriente de 4-20 mA, Circuitos NAC, SLC, PIV e IDC de Paneles de Alarma Contra Incendio, Panales de alarma de Intrusión, Altavoces y Teléfonos.
• Clasificación de corriente de sobretensión: 9,000 amperios por par (75V – 130V)
• Modos de protección: Línea-tierra (todos los pares)
• Voltaje de servicio disponible: 5V, 12V, 24V, 48V, 130V

Características eléctricas y físicas

• Método de conexión: Terminal de tornillos, 22-16 AWG
• Material: Plástico ABS
• Temperatura de operación: -40°C a 70°C (-40°F a 158°F)
• Dimensiones: 76 x 41 x 41 mm
• Peso: 68 g
• Máx. corriente continua: 5A (150 mA para modelos SCP)
• Compatible con montaje en Riel DIN DTK-DRK
• Humedad máxima: 95% sin condensación
• Aprobaciones de agencias: UL497A, UL497B
• Garantía: Limitada de diez años
• Revise la ficha completa

Características destacadas

La serie DTK-LVLP de DITEK de protectores contra sobretensiones de bajo voltaje proporciona una protección robusta en un paquete compacto y cableado.

Los protectores contra sobretensiones LVLP de DITEK protegen múltiples aplicaciones de bajo voltaje en las industrias de seguridad y contra incendios. El DTK-2LVLPLV es ideal para dos circuitos de bucle cableados de 24 V.

Para el modelo DTK-4LVLPSCPLV específicamente: Protección contra corriente furtiva disponible para voltajes de 5V, 12V, 24V y 130V. MCOV (Maximum Continuous Operating Voltage): 8VDC (5V), 18VDC (12V), 38VDC (24V), 66VDC (48V), 175VDC (130V). Voltaje reprimido: 12V (5V), 22V (12V), 47V (24V), 82V (48V), 204V (130V).

Este dispositivo de protección contra sobretensiones (SPD) es un dispositivo de alto rendimiento, diseñado para brindar protección a cargas electrónicas sensibles conectadas a circuitos de bucle de comunicación que han sido aislados de la red telefónica pública conmutada o donde el SPD está directamente conectado al dispositivo electrónico. La máxima protección solo se logrará si el SPD está correctamente instalado.
