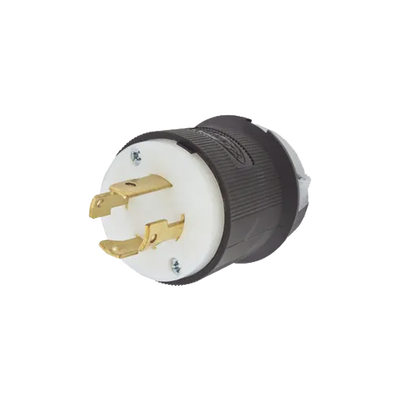

Clavija Industrial con Bloqueo de Media Vuelta / 30 A / 250 V CA / 3 Polos 4 Hilos / NEMA L15-30P / 2.75 x 2.33 in (7.0 x 5.9 cm)

• Aplicación: Servicio extra pesado
• Material: Nylon
• Tipo de equipo: Clavija
• Montaje: Montaje con cordón
• Serie: Servicio Industrial
• Tipo de producto: Insulgrip® Plug
• Diseño de cord grip: Superior protección de terminaciones contra tensión excesiva
• Entrada de cables: Forma de embudo clara para facilitar la terminación
• Escudo de polvo: Integral, protege la cámara de cableado de polvo o contaminantes

• Rango de amperaje: 30 A
• Rango de voltaje: 250 V CA
• Número de polos: 3 Polos
• Número de hilos: 4 Hilos
• Fase: 3 Fases
• Nema: L15-30P
• Tipo de conexión: Grounding (con conexión a tierra)
• Mecanismo de bloqueo: Twist-Lock®

• Dimensiones: 2.33 in x 2.33 in x 2.75 in (59.18 mm x 59.18 mm x 68.83 mm)
• Altura: 2.75 in (68.83 mm)
• Largo: 2.33 in (59.18 mm)
• Ancho: 2.33 in (59.18 mm)
• Peso: 0.25 lb (0.113 kg)
• Diámetro de cordón: .350′-1.150′ (9-29 mm)

• Ambientes de trabajo: Interior seco a menos que se encuentre protegido por medios adicionales.
• Temperatura de operación: Máxima continua de 75 °C y mínima de -40 °C sin impactos.
• Resistencia a la humedad: Idoneidad IP20.

• Tamaño de cable: #16 AWG a #8 AWG
• Alojamiento de terminales: Sólo conductor sólido o trenzado de cobre #16 – #8 AWG.
• Identificación de terminales: Terminales identificados de acuerdo con UL 498.
• Tipo de cable: Sólo cable trenzado de cobre
• Tornillos de terminal: #10-32 Brass (Phillips / Slotted / Robertson)

Eléctrico

• Interrupción de corriente: Certificado para interrupción de corriente a corriente nominal completa.
• Voltaje dieléctrico: Soporta un mínimo de 2,000 V.

Ambiental

• Inflamabilidad: HB o mejor según UL 94/CSA 22.2 No. 0.17.
• Resistencia a la humedad: Idoneidad IP20.
• Temperaturas de funcionamiento: Máxima continua de 75 °C y mínima de -40 °C sin impactos.

Mecánico

• Alojamiento de terminales: Sólo conductor sólido o trenzado de cobre #16 – #8 AWG.
• Identificación de terminales: Terminales identificados de acuerdo con UL 498.
• Retenedor de terminal: Polycarbonato transparente
• Palas (blades): Latón
• Abrazadera de terminal: Acero laminado en frío – niquelado
• Tornillos de ensamblaje: Acero – niquelado

Compatibilidad

• Conector compatible: HBL2723
• Receptáculo simple compatible: HBL2720
• Receptáculo con brida compatible: HBL2726
• Bota resistente a la intemperie compatible: HBL6035
