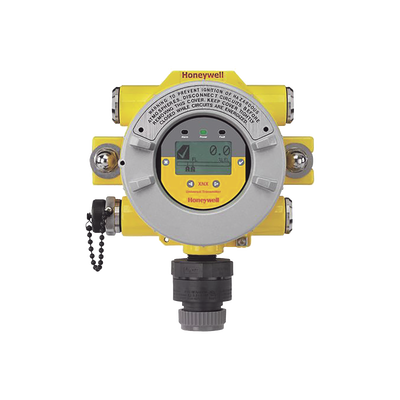

Transmisor universal XNX / Personalidad infrarroja (Optima Plus, Excel) / Aluminio / 5 entradas M25 / 3 relés SPDT / ATEX-IECEx
, , Marca:

Transmisor universal XNX / Personalidad infrarroja (Optima Plus, Excel) / Aluminio / 5 entradas M25 / 3 relés SPDT / ATEX-IECEx

SKU: XNX-AMAI-RNNNN
Disponible:

Agotado

$37,669.58

Agotado

Transmisor XNX, HART® sobre salida de 4-20 mA y 3 relés de falla/alarma, ATEX/IECEx, 5 entradas M25, aluminio pintado, configurado para Optima Plus y Excel

Características técnicas

  • Protocolo: HART® sobre salida 4-20 mA
  • Relés: 3 relés configurables para falla/alarma
  • Certificaciones: ATEX/IECEx para zonas peligrosas
  • Entradas: 5 entradas con conectores M25
  • Construcción: Aluminio pintado para protección ambiental
  • Compatibilidad: Configurado para Searchpoint Optima Plus y Searchline Excel
  • Interfaz local: Display local para configuración y monitoreo
  • Comunicación digital: HART® local port y HART® over 4-20mA estándar
  • Configuración: Interfaz de usuario XNX o hand-held HART® interrogator
  • Opción Modbus: Disponible con opción Modbus RS485 multi-drop
Transmisor Universal XNX

Comunicación
  • Protocolo: HART® digital sobre 4-20 mA
  • Salida analógica: 4-20 mA estándar
  • Diagnóstico: Comunicación bidireccional
  • Configuración: Via XNX user interface o HART® hand-held
  • Opción Modbus: RS485 multi-drop (hasta 32 detectores)
  • Diagnóstico remoto: Configuración, warning y fault diagnosis via protocolo digital
Seguridad
  • Certificación: ATEX/IECEx
  • Relés de alarma: 3 relés configurables
  • Protección: Aluminio pintado
  • Certificaciones adicionales: UL Class 1 Groups B, C, D; CSA Class 1 Div 1; FM Class 1 Div 1
  • IP Rating: IP66 y IP67
  • Evaluación independiente: IEC61508
Conectividad
  • Entradas: 5 conectores M25
  • Compatibilidad: Searchpoint Optima Plus
  • Compatibilidad: Searchline Excel
  • Configuración: Local non-intrusive interrogation con HART®
  • Instalación: Compatible con DX100(M) Controller para opciones Modbus
  • Integración: Multi-drop capability para ahorro en cableado

Especificaciones eléctricas
  • Alimentación: 18V a 32VDC
  • Consumo de potencia: Configurable según rango del detector
  • Resistencia de loop: Máximo 600 ohms para salida 4-20mA
  • Señales de salida: Source & sink disponibles
  • Señales de diagnóstico: 21mA (over range), 3mA (dirty optics), 2.5mA (beam blocked), 2mA (fault)
Condiciones operativas
  • Temperatura: -40°C a +65°C (-40°F a 150°F)
  • Humedad: 0 a 99% RH (non-condensing)
  • Presión: 91.5 a 105.5 KPa (915 a 1055 mbar) non-compensated
  • Tiempo de calentamiento: <5 min (operacional), <1 hr (fully stabilised)
  • Vibración: 2 a 60Hz, max ptp amplitude 1mm
Compatibilidad de gases
  • Gases detectables: Methane, Ethane, Propane, Butane, Pentane, Ethylene, Propylene, Butadiene
  • Rango: 0 a 5 LEL.m
  • Configuración de alarmas: Low: 1.0 LEL.m; High: 3.0 LEL.m (recomendado)
  • Velocidad de respuesta: T90 < 3 segundos (condiciones normales)

Aplicaciones típicas

  • Sistemas de detección de gas en plantas industriales
  • Integración con sistemas de control existentes mediante 4-20 mA
  • Monitoreo continuo en áreas clasificadas ATEX/IECEx
  • Configuración de alarmas múltiples mediante relés programables
  • Comunicación HART® para diagnóstico y configuración remota
  • Offshore platforms & vessels (FPSO’s)
  • Downstream chemical processing plants
  • Gas transport and pipelines
  • Large storage areas & buildings
  • Perimeter detection en aplicaciones desafiantes
  • Sistemas multi-drop Modbus para ahorro en cableado
  • Diagnóstico remoto para reducir costos de mantenimiento

Beneficios de integración

  • Ahorro en cableado: Multi-drop Modbus permite conectar hasta 32 detectores en un solo cable
  • Diagnóstico remoto: Protocolo digital bidireccional permite diagnóstico sin visitar campo
  • Configuración flexible: Interfaz local XNX o hand-held HART® interrogator
  • Compatibilidad amplia: Integración con DX100(M) Controller para opciones Modbus
  • Señales de diagnóstico: Salidas programables para dirty optics, beam blocked, fault conditions
  • Reducción de mantenimiento: Diagnóstico remoto permite planificar intervenciones
