Marca: SINCLAIR

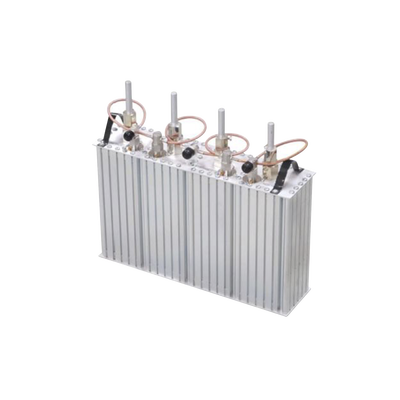

Duplexer VHF / 139-165 MHz / Pasa Banda-Rechazo de Banda / 3 MHz Separación / 120 W / 19″ Rack / 4 Cavidades 4″
SKU: Q2222-E1
Disponible:
2 disponibles
$62,097.57
2 disponibles
Características Principales
- Filtros Pasa Banda de 1/4 de onda
- Reduce interferencias, intermodulación y desensibilización
- Elimina la radiación de espurias
- Conductores internos de cobre/bronce con baño de plata
- Diseño compacto, la mitad del tamaño del modelo Q2220E
- Montaje en rack de 19 pulgadas
- Recomendado para áreas de alta interferencia
Especificaciones Eléctricas
- Rango de Frecuencia: 139-165 MHz
- VSWR (máx): 1.5:1
- Pérdida por Inserción (máx): 0.8 dB (Tx a Ant) / 0.8 dB (Rx a Ant)
- Impedancia: 50 Ω
- Potencia Máxima: 120 W
- Separación de Frecuencias (mín): 3.0 MHz
- Aislamiento (mín): 75 dB
Especificaciones Mecánicas
- Conectores: N Hembra
- Dimensiones: 19′ (483 mm) Ancho x 17′ (432 mm) Profundidad x 4.17′ (106 mm) Alto
- Peso: 18 lbs (8.17 kg)
- Peso de Envío: 25 lbs (11.35 kg)
- Dimensiones de Envío: 19x8x22′ (483x203x559 mm)
- Acabado: Tratamiento anticorrosivo
- Cavidades: 4 unidades de 4′ de diámetro
Especificaciones Ambientales
- Rango de Temperatura: -40 a 60ºC (-22 a 140ºF)
